説明
技術的なパラメーター
製品概要

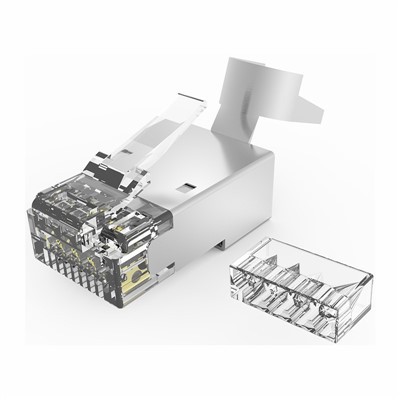

- モジュラー RJ45 プラグ (Cat5e/Cat6/Cat6A|8P8C|UTP/STP)
- タイプ: フィールド終了可能-RJ45に適したモジュラープラグMPTLデバイスの直接接続も可能です。
- 用途: 水平ケーブルのフィールド終端/カメラ、AP、端末デバイスへの直接接続。
技術仕様
|
アイテム |
パラメータ |
アイテム |
パラメータ |
|
製品カテゴリー |
カテゴリー5e/カテゴリー6/カテゴリー6A |
インターフェース仕様 |
RJ45 8P8C |
|
シールドタイプ |
シールドなし、シールドあり |
ハウジング材質 |
ポリカーボネート、UL-94V-0 |
|
適合電線ゲージ |
22-24AWG |
定格電流 |
1.5A |
|
耐電圧性 |
AC1000V 60秒間 |
絶縁抵抗 |
500MΩ |
|
接触抵抗 |
<20mΩ |
動作温度 |
-20~+70度 |
|
保持力 |
20N |
嵌合サイクル |
>750サイクル |
|
アプリケーションの構造 |
MPTL、デバイスの直接接続 |
終端機能 |
ペアのねじれを軽減します |
互換性
- と互換性がありますRJ45銅ポート環境で使用されるシスコ, HPE, ファーウェイ、および同様の機器。
- サポートT568A / T568B配線の終端。
- 適合する仕様は、ケーブルカテゴリ、ケーブル直径、単線/より線導体、およびシールド構造に応じて選択する必要があります。
- 現場での終端、完成したパッチコードの製造、構造化されたケーブルのメンテナンスに適しています。{0}
パフォーマンスパラメータ
- データ レート: リンク機能は、コネクタのグレード、ケーブル カテゴリ、圧着品質によって異なります。 Cat6A リンクは 10G プロジェクトに使用できます。
- 40G の評価: 40G 銅線プロジェクトには、対応する高速ケーブル システムと短距離リンク構成が必要です。-
- Fluke テスト: 圧着後、完全な銅リンクを Fluke テストできます。
- 減衰: 完全なリンク テスト結果によって確認されています。{0}圧着が不十分だと信号損失が増加します。
- クロストーク: コアの配置、圧着の深さ、およびペアの撚り戻しの長さは、クロストークの性能に影響します。
材料と構造
- 接点材質: 金-メッキ接点を使用すると、嵌合の安定性が向上します。
- ハウジングの材質: 透明または難燃性プラスチックのハウジングが利用可能です。-シールドバージョンは金属シールドシェルで構成できます。
- 適合ケーブル: 99.99% 純度の銅導体を使用したイーサネット ケーブルの終端に適しています。- LSZH 低-スモークゼロ-ハロゲン ケーブル ジャケットが利用可能です。
- 仕様の確認：ご注文前にケーブル径の適合範囲、シールド構造、ジャケットの適合性、挿抜要件をご確認ください。
梱包とMOQ
- 包装：袋、箱、カートン、パレット包装が可能です。
- 数量包装: サブパッケージは、50 個、100 個、またはプロジェクトの要件に応じて手配できます。{0}}
- MOQ: 標準仕様はバッグまたはフルボックスで注文できます。
- カスタムMOQ: 特別なシールド構造、梱包数量、またはOEMラベルの注文はプロジェクト数量によって確認されます。カスタム プロジェクトについては、200,000 人民元以上の要件について相談できます。
インストールと使用方法
- 取り付け: 現場での圧着または完成したパッチコードの製造に使用されます。-
- 終端済み: 工場で圧着とテストが完了した、完成したパッチ-コードの終端前サービスの終端コンポーネントとして使用できます。-
- 終端規格: 圧着中は、T568A または T568B に従って導体を一貫して配置します。
- 取り付け上の注意: 接触不良を避けるために、剥離長さ、コア順序、挿入深さを一定にしてください。
- 取り付けチェック: 完了後、配線順序、導通、圧着強度、およびジャケットの保持をチェックします。
リードタイムと供給能力
- -在庫の有無: 一般的なケーブルの直径と仕様は、通常、補充や緊急のプロジェクトに備えて在庫があります。
- 生産リードタイム：在庫がない商品の場合、生産には通常約10営業日かかります。
- カスタムリードタイム: ケーブル直径範囲、シールド構造、梱包数量、または OEM ラベルについては、注文数量と生産スケジュールに基づいてリードタイムが確認されます。
- 発送確認：ご注文前に在庫数量、梱包方法、発送予定時間をご確認いただけます。
OEM/ODM 機能:
- Cat5e、Cat6、および Cat6A カテゴリ オプションをサポート
- シールド付きおよびシールドなしの構造をサポートします。
- ワイヤーゲージと外径に合わせて適合機種を選定可能
- パッケージ、ラベル、説明書、プロジェクト番号のカスタマイズをサポート
- 水平ケーブル、ツール、プロジェクト キットと一緒に供給可能
アプリケーション
- ワイヤレス AP、カメラ、アクセス制御デバイス、および同様の機器への直接接続
- MPTLフィールド終端システム
- 現場での迅速な組み立てRJ45終端点
品質と認証
国際的に認定された品質システムは、ネットワーク、通信、セキュリティ プロジェクト向けの信頼性の高いケーブル製品をサポートします。
ISO9001
ISO14001
ISO45001
CCC 認証 – AVAVRAVVRRVVP
CCC 認証 – BVRVBVR
CCC 認証 – RVVRSRVB
よくある質問
違いは何ですかモジュラー RJ45 プラグ標準モジュラープラグ？
-
この製品は、水平ケーブルの現場終端に適しており、{0}}MPTLデバイスの直接接続も可能です。
Cat6Aはサポートされていますか?
-
Cat5e/Cat6/Cat6A仕様に対応。
どのようなワイヤーゲージがサポートされていますか?
-
22歳に適しています。24AWGケーブル。
シールドされたバージョンは利用可能ですか?
-
はい。シールドケーブルシステムに応じてシールドバージョンを選択できます。
カメラやAPへの直接接続に適していますか?
-
はい。カメラや無線 AP などの端末デバイスへの直接接続によく使用されます。
